유입 변압기 절연유(OT) 교체 후기

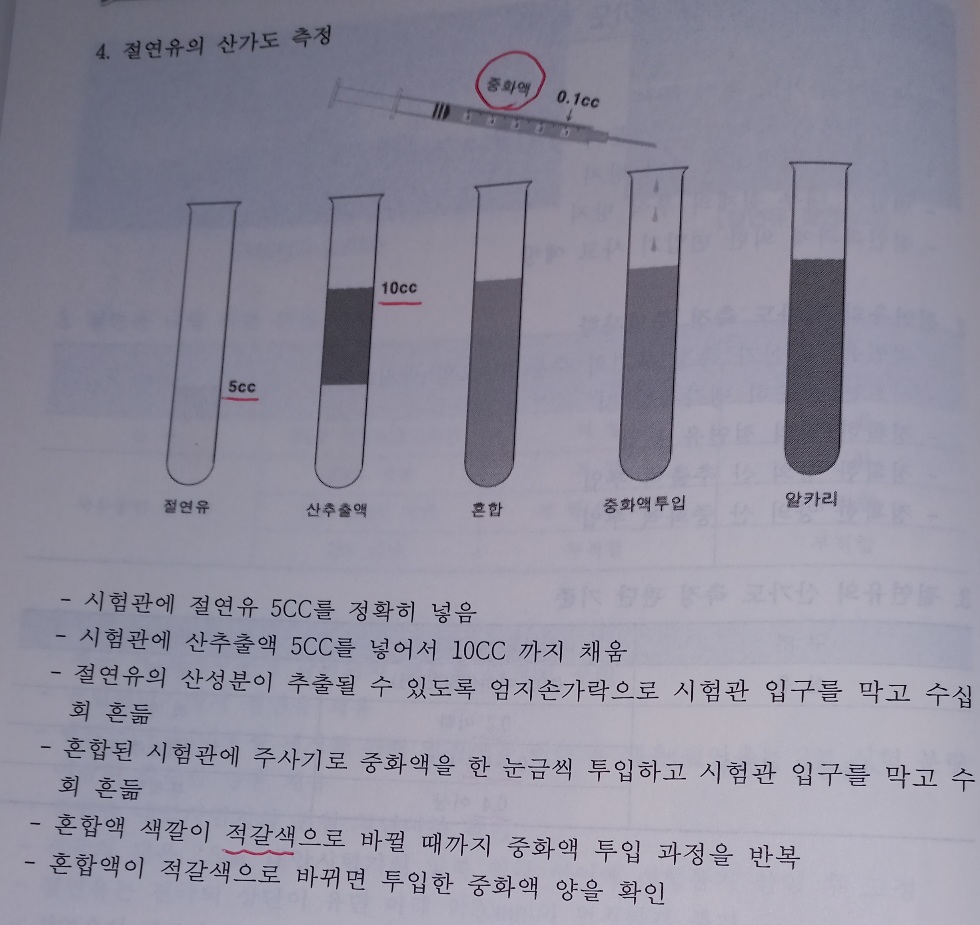

정기검사에서 산가도 측정한 결과 부적합 판정을 받았다.

출처 : 한국전기기술인협회

출처 : 한국전기기술인협회

유입 변압기 절연유를 교체하기로 한다.

전체 정전을 하고 절연유 교체 작업을 시작한다.

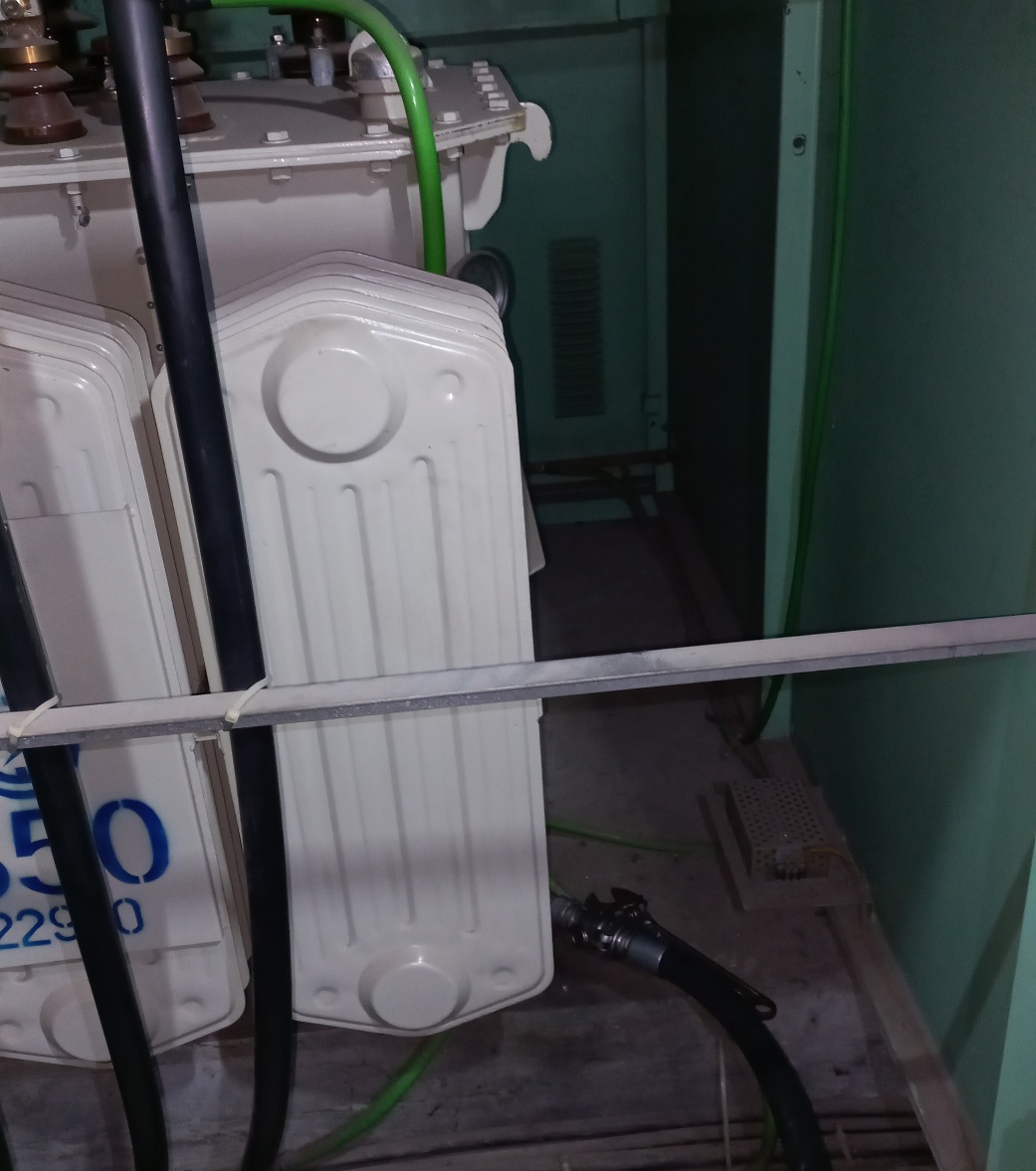

아래 밸브에 호스를 연결해서 기존 절연유를 뺀다.

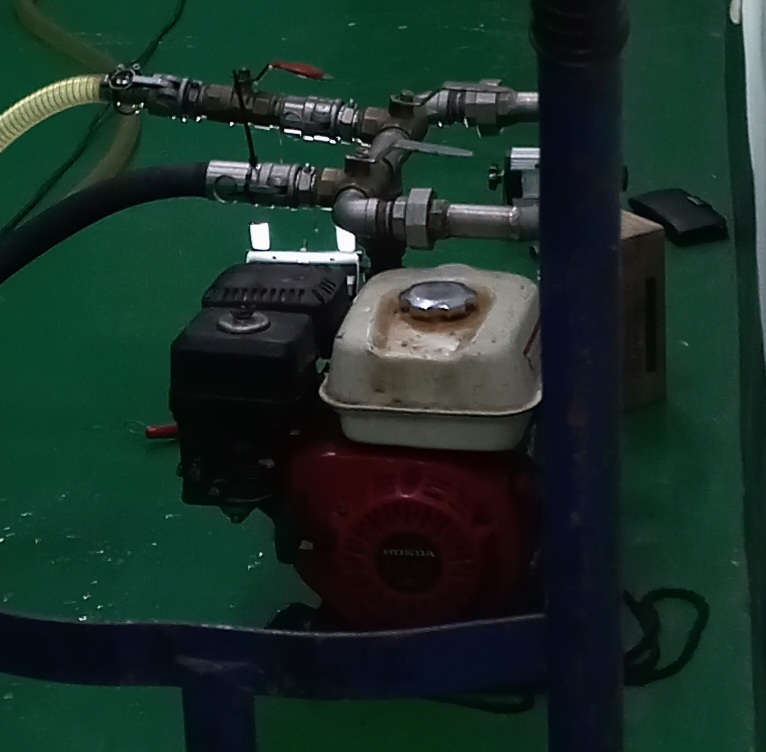

엔진펌프로 뽑아서 지상 트럭에 있는 드럼통까지 보낸다.

다 빠지면 아래 밸브를 잠근다.

위로 절연유를 넣는다.

이때 변압기의 바깥 부분으로 절연유가 들어가도록 한다.

권선부분으로 들어가면 나중에 재수 없이 변압기가 터질 수도 있다.

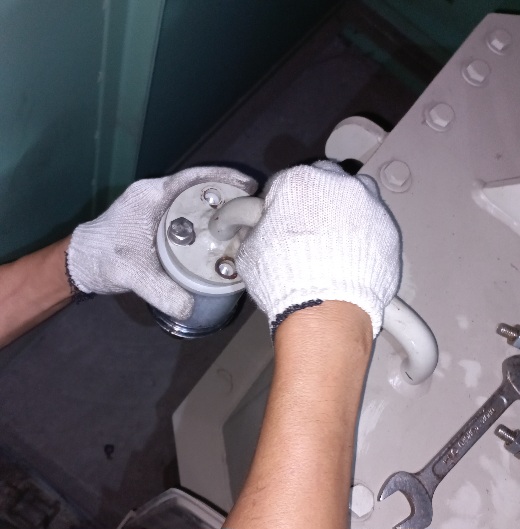

호흡기도 교체한다.

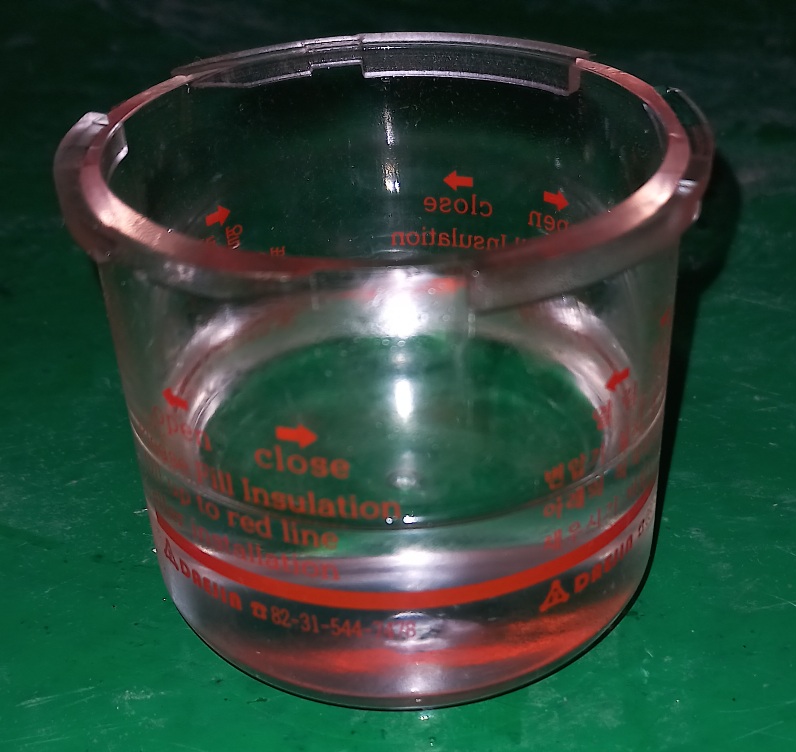

호스에 남아있는 새 절연유를 호흡기 아래 컵에 담는다.

호흡기에 있는 보호막은 잊지 말고 제거한다.

끝나고 절연측정을 해본다.

태광전자 디지털 절연저항계 TK-4003 사용 후기 (메거)

출처 :KESC

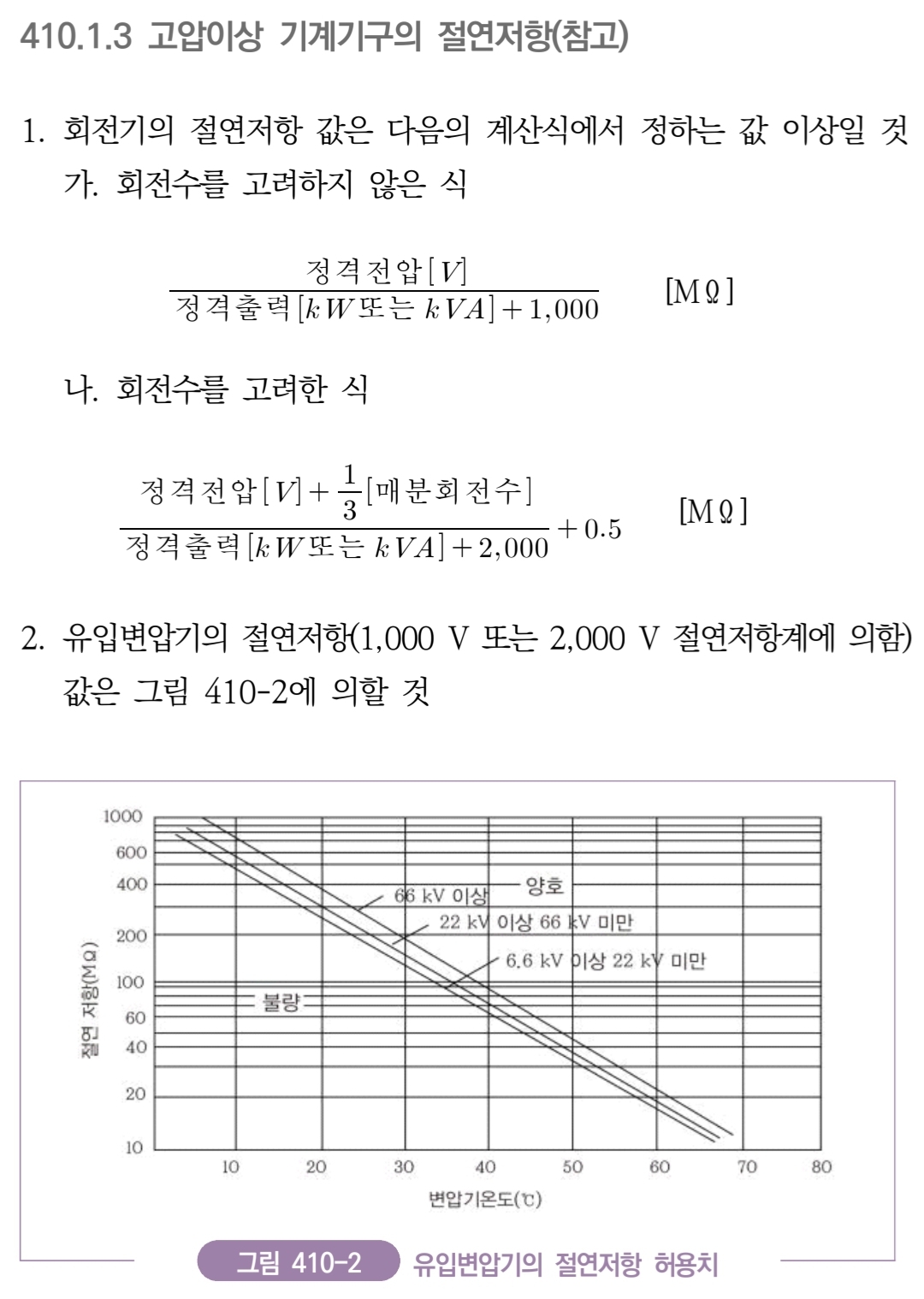

기준치 참고한다.
